مراحل اجرای نمای کرتین وال

اجرای نمای کرتین وال، به عنوان یکی از پیشرفته‌ترین و پرکاربردترین نماهای شیشه‌ای مدرن در صنعت ساختمان ‌سازی، نقشی حیاتی در زیبایی، بهره‌وری انرژی و ایمنی سازه‌ها ایفا می‌کند. این سیستم شیشه‌ای که در سال‌های اخیر به محبوبیت فزاینده‌ای دست یافته است، نیازمند دقت و ظرافت فوق ‌العاده‌ای در طراحی و اجراست؛ به گونه‌ای که حتی خطاهای میلی‌متری نیز می‌توانند به ضررهای میلیونی و حتی ناقص ماندن پروژه منجر شوند. نیل سازه، به عنوان مجری نمای ساختمان، با آگاهی کامل از این چالش‌ها و با بهره‌گیری از تیمی مجرب و آشنا به نحوه اجرای نمای کرتین وال، آماده ارائه خدمات حرفه‌ای در این زمینه است.

شرکت معماری نیل سازه به‌ عنوان مجری تخصصی اجرای نمای کرتین وال و انواع آن شامل سیستم‌های نمای کرتین وال فریم لس، نمای کرتین وال فیس کپ، نمای کرتین وال یونیتایز و نمای کرتین وال استیک تجربه گسترده‌ای در طراحی و اجرای پروژه‌های مدرن با این سیستم‌ها دارد. در این مقاله، تمامی مراحل اجرای نمای کرتین وال از طراحی اولیه، زیرسازی، نصب لامل، اجرای شیشه‌ها، آب‌ بندی تا انتخاب نوع سیستم مناسب به‌ صورت کامل و کاربردی بررسی خواهد شد تا بتوانید با آگاهی کامل، نصب حرفه‌ای و موفقی را تجربه کنید.

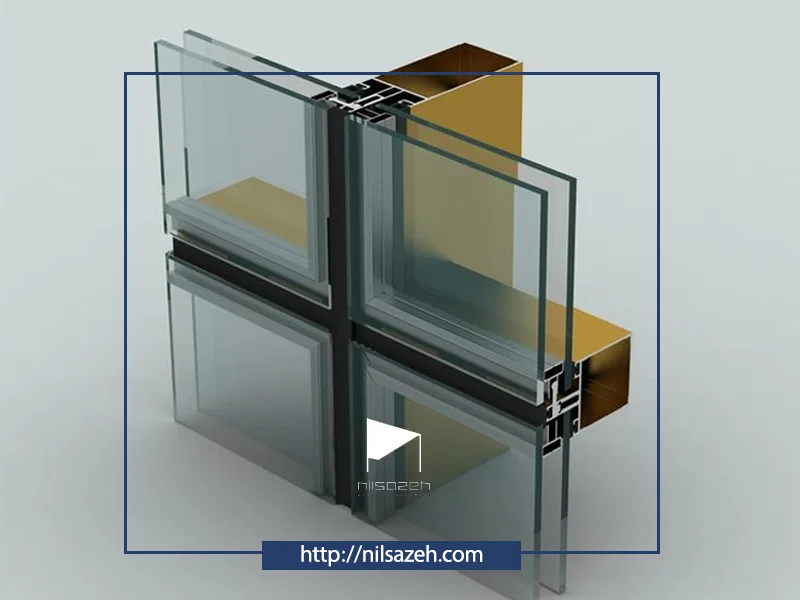

مراحل اجرای نمای کرتین وال (نمای شیشه ای)

نحوه اجرای نمای کرتین وال تا حد زیادی به نوع سیستم آن بستگی دارد. به طور کلی، دو سیستم اصلی استیک و یونیتایز وجود دارد که هر یک ویژگی‌ها و مراحل اجرایی خاص خود را دارند. علاوه بر این، سیستم‌های دیگری مانند فیس کپ و فریم لس نیز به عنوان زیرشاخه‌های اصلی مطرح هستند که در ادامه به تفصیل توضیح داده خواهند شد.

• نصب براکت و شاسی

در ابتدای اجرای نمای کرتین وال، ابتدا باید براکت‌ها روی اسکلت اصلی ساختمان (معمولاً بتن یا سازه فلزی) نصب شوند. براکت‌ها وظیفه انتقال بار نما به سازه اصلی را بر عهده دارند و باید با دقت و محاسبه صحیح جای‌گذاری شوند تا از نظر تراز و استحکام هیچ مشکلی ایجاد نشود. پس از نصب براکت‌ها، شاسی یا همان پروفیل‌های نگهدارنده به آن‌ها متصل می‌شود و به‌ نوعی پایه و اسکلت اولیه نما شکل می‌گیرد. این مرحله بسیار حساس است، زیرا کیفیت و دقت آن بر تمامی مراحل بعدی اثر مستقیم دارد.

• جای‌ گذاری مولیون و ترنسم

در مرحله دوم، مولیون‌ها (پروفیل‌های عمودی) و ترنسم‌ها (پروفیل‌های افقی) بر روی شاسی نصب می‌شوند. این دو بخش در کنار یکدیگر همانند شبکه‌ای منظم عمل کرده و قاب‌های اصلی نصب شیشه یا پنل‌های نما را تشکیل می‌دهند. مولیون‌ها معمولاً بار عمودی شیشه‌ها را منتقل می‌کنند و ترنسم‌ها وظیفه توزیع بار افقی و اتصال بین مولیون‌ها را دارند. در این مرحله دقت در فاصله‌گذاری و رعایت نقشه اجرایی اهمیت زیادی دارد، چرا که محل دقیق قرارگیری شیشه‌ها و هماهنگی ظاهری کل نما به آن وابسته است.

• نصب پنل‌ های شیشه‌ای

بعد از آماده شدن قاب‌ها، پنل‌های شیشه‌ای در جای خود نصب می‌شوند. شیشه‌های استفاده شده در کرتین وال معمولاً به صورت دوجداره یا لمینت انتخاب می‌شوند تا علاوه بر زیبایی، خاصیت عایق صوتی و حرارتی نیز داشته باشند. شیشه‌ها با کمک تجهیزات نگهدارنده مخصوص یا گسکت‌های لاستیکی درون قاب‌ها محکم می‌شوند و باید با نهایت دقت نصب گردند تا هیچ گونه شکستگی یا لقی به وجود نیاید. کیفیت نصب در این مرحله به طور مستقیم روی دوام و ایمنی نما تأثیرگذار است.

• جزئیات آب‌ بندی و نصب کپ نهایی

در آخرین مرحله، جزئیات مربوط به آب‌بندی و درزبندی انجام می‌شود. برای این کار از چسب‌های سیلیکونی، نوارهای EPDM یا لاستیک‌های مخصوص آب‌بندی استفاده می‌شود تا هیچ روزنه‌ای برای نفوذ آب باران یا گرد و غبار باقی نماند. این کار علاوه بر افزایش دوام نما، از هدر رفت انرژی و مشکلات مربوط به رطوبت نیز جلوگیری می‌کند. پس از اطمینان از آب‌بندی کامل، پروفیل‌های تزئینی موسوم به کپ (Cap) روی نما نصب می‌شوند. این پروفیل‌ها علاوه بر نقش پوششی و محافظتی، جلوه نهایی و زیبایی بیشتری به نمای ساختمان می‌بخشند. کپ‌ها می‌توانند در طرح‌ها و ابعاد مختلف مانند فیس‌کپ یا فریم‌لس اجرا شوند تا هماهنگ با طراحی معماری پروژه جلوه کنند.

برای کسب اطلاعات بیشتر درباره نمای کرتین وال فریم لس مقاله مربوطه را مطالعه کنید.

نصب لامل‌ ها در اجرای کرتن وال

لامل‌ها، ستون‌های عمودی (مولیون‌ها) و افقی (ترنسم‌ها) نمای کرتین وال هستند که قاب‌های نگهدارنده شیشه را تشکیل می‌دهند.

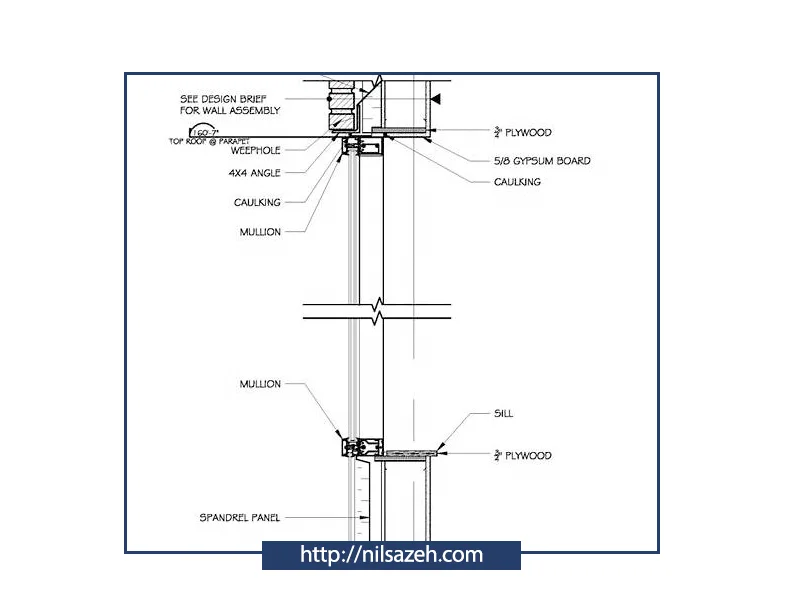

1. نصب لامل‌ های عمودی (مولیون)

   مطابق با دیتیل‌های ارائه شده برای اجرای کرتین وال، لامل‌های عمودی یا مولیون‌ها با پیچ و مهره روی براکت‌ها نصب می‌شوند. برای جلوگیری از انبساط و لرزش سازه‌ها، براکت‌ها با پیچ‌های لوبیایی نصب می‌شوند که امکان حرکت حدود یک سانتی‌متری را فراهم می‌کند. همچنین، ستون‌های عمودی در هر پودر یک سانتی‌متر از لامل‌های پایین و بالایی فاصله دارند.

2. نصب لامل‌های افقی (ترنسم)


   پس از نصب مولیون‌ها، نوبت به اتصال ترنسم‌ها می‌رسد. این اتصال از طریق لقمه‌هایی صورت می‌گیرد که ابتدا به مولیون‌ها متصل شده و سپس ترنسم‌ها به آن‌ها وصل می‌شوند. این فرآیند می‌تواند به دو روش ثابت یا کشویی انجام شود.

3. نصب ترنسم به روش ثابت


   در این روش، لقمه ابتدا به لامل عمودی (مولیون) پیچ می‌شود و سپس لامل افقی به گونه‌ای به مولیون وصل می‌شود که لقمه نصب شده روی بدنه مولیون درون آن قرار گرفته و با پیچ فیکس می‌گردد.

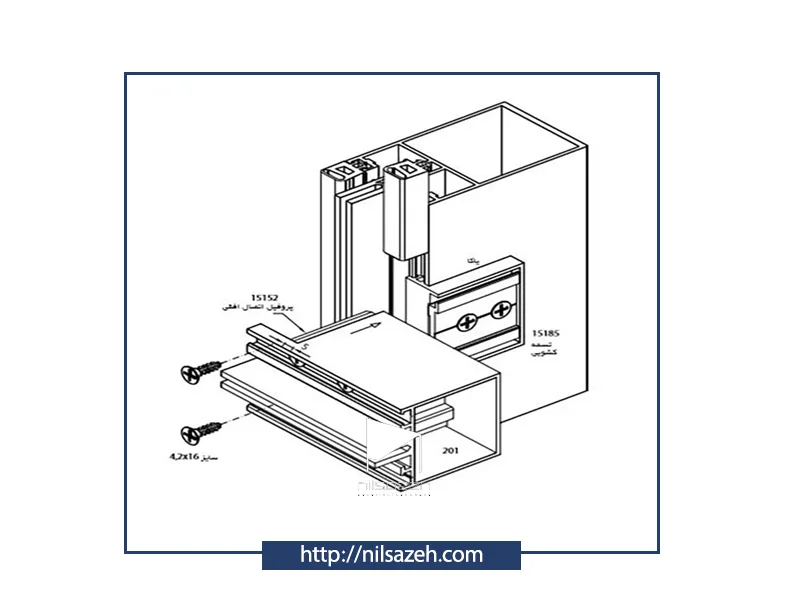

4. نصب ترنسم به روش کشویی


   در این روش، لقمه‌های مورد استفاده دو تکه هستند. یک تکه درون ترنسم قرار گرفته و با پیچ فیکس می‌شود، در حالی که تکه دوم (تسمه کشویی) روی مولیون نصب می‌گردد. در نهایت، ترنسم به صورت کشویی از جلو به لامل عمودی (مولیون) متصل می‌شود.

5. نصب لامل‌ ها در کنج


   در کنج‌هایی که دو پوسته کرتین وال به هم می‌رسند، برای اتصال صحیح صفحات از پروفیل‌های آلومینیومی خاص یا همان لقمه‌ها استفاده می‌شود.

6. اتصال مولیون به مولیون


   لامل‌های آلومینیومی با حداکثر طول 6 متر تولید می‌شوند. برای اجرای کرتین وال با ارتفاع بیشتر، از چند مولیون استفاده می‌شود که اتصال آن‌ها از طریق قطعه پروفیل آلومینیومی به نام اینزرت یا لقمه پروفیل عمودی صورت می‌گیرد. یک نکته مهم در این اتصال، رعایت میزان ژوئن (درز) حدود یک سانتی‌متر بین دو لامل است تا در زمان تکان خوردن یا انبساط و انقباض، مشکلی ایجاد نشود.

بیشتر بخوانید: نمای کرتین وال یونیتایز

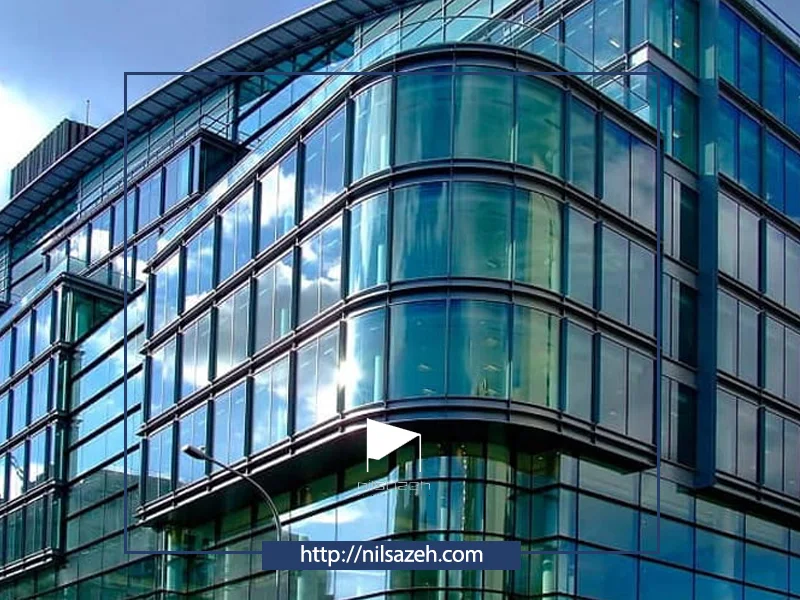

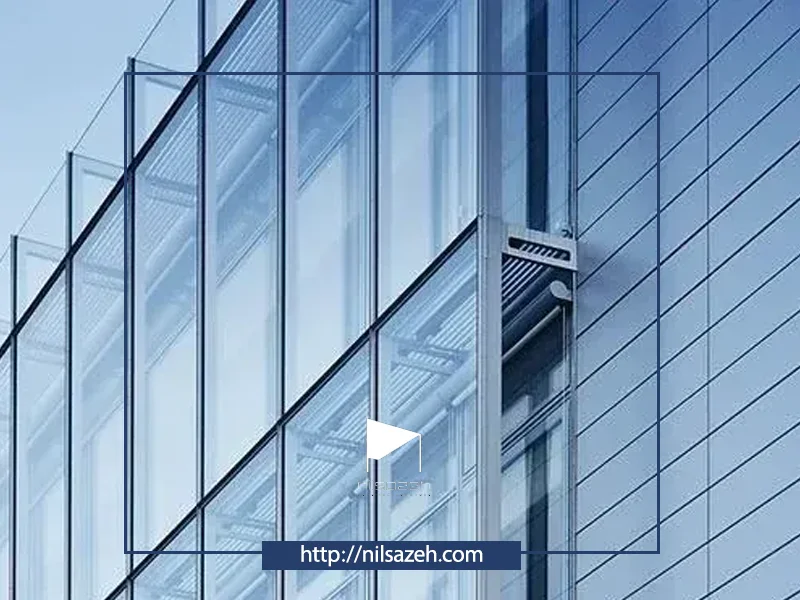

نحوه اجرای انواع نمای کرتین وال

نمای کرتین وال در انواع مختلفی تولید و اجرا می‌شود که هر کدام ویژگی‌های خاص خود را دارند:

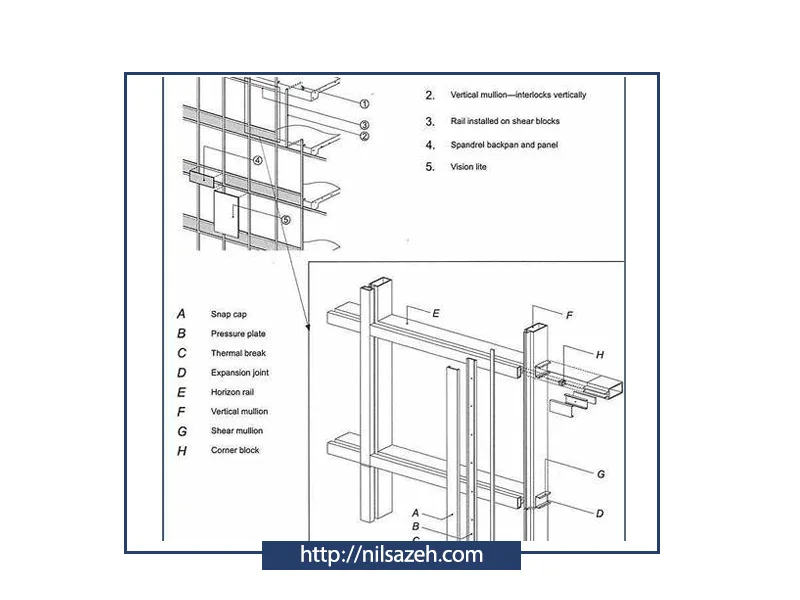

1. نحوه اجرای نمای کرتین وال استیک (Stick Curtainwall)

   نمای کرتین وال استیک متداول ‌ترین روش اجرای نمای کرتین وال در ایران است. در روش استیک، تمامی پروفیل‌ها و اتصالات نمای شیشه‌ای کرتین وال به صورت جداگانه به محل پروژه آورده شده و در آنجا مونتاژ و نصب می‌شوند. لامل‌های آلومینیومی طبق نقشه و ابعاد بریده شده و به زیرسازی کرتین وال متصل می‌شوند. این روش نسبت به یونیتایز ارزان‌تر و رایج‌تر است.
   مزیت اصلی آن، سرعت بالای نصب و امکان کنترل دقیق‌تر کیفیت است.

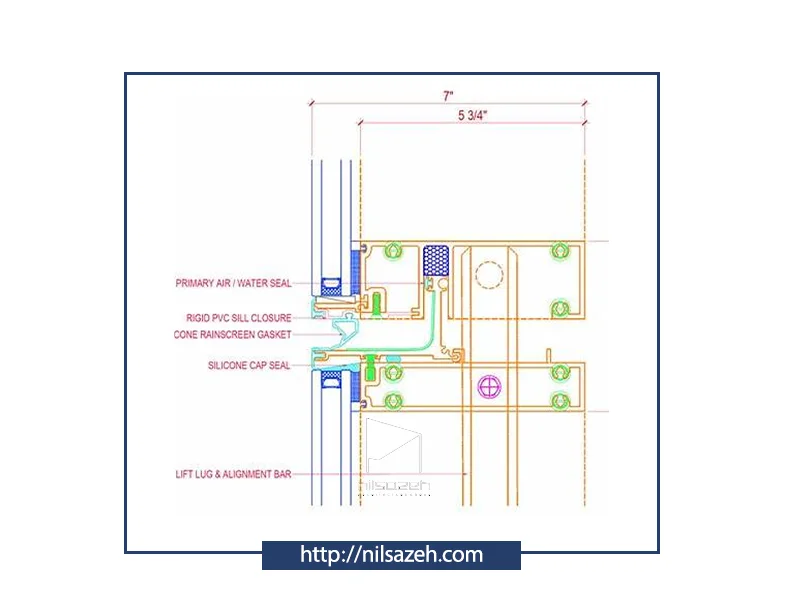

2. نحوه اجرای نمای کرتین وال یونیتایز (Unitized Curtainwall)

   در این روش، پانل‌های کرتین وال به صورت یکپارچه و پیش‌ساخته در کارخانه مونتاژ می‌شوند؛ به گونه‌ای که شیشه‌ها نیز در درون قاب‌ها قرار گرفته‌اند. سپس، این پانل‌های آماده فقط برای نصب و اجرا به کارگاه ساختمانی منتقل شده و در محل پروژه کنار هم چفت می‌شوند. سیستم یونیتایز بیشترین استحکام و امنیت و سرعت بالا در اجرا را دارد و گزینه مناسبی برای ساختمان‌های بلند و پروژه‌های بزرگ است. با این حال، هزینه‌های گزافی دارد و عدم اندازه دقیق نمای ساختمان می‌تواند مشکلاتی ایجاد کند.

3. نحوه اجرای نمای کرتین وال فیس کپ (Facecap)

   در نمای کرتین وال فیس کپ، درپوش‌هایی به نام “فیس کپ” در مرحله آخر اجرا روی قاب شیشه‌ها قرار می‌گیرند. قاب‌های دور شیشه‌ها مشخص و برجسته هستند و این نما بیشتر از روی خطوطی که روی نما به جا می‌گذارد، شناخته می‌شود. پس از تکمیل مولیون و ترنسم، صفحات شیشه‌ای در قاب‌ها قرار گرفته و برای جلوگیری از تماس مستقیم شیشه با پروفیل آلومینیومی، از لاستیک استفاده می‌شود. مرحله بعدی، پیچ کردن پرشر پلیت (یک پروفیل نسبتاً ساده) به دماغه لامل‌ها برای فیکس شدن شیشه‌هاست.

4. نحوه اجرای نمای کرتین وال فریم لس (Frameless)

   در این روش، به دلیل عدم وجود فیس کپ‌ها، نمای خارجی ساختمان به صورت یکنواخت دیده می‌شود و ظاهری زیبا و مدرن ایجاد می‌کند. در مرحله پایانی اجرای نمای کرتین وال فریم لس، دیگر نیازی به پرشر پلیت و فیس کپ (درپوش) نیست و فضای خالی بین جداره‌های شیشه‌ای با چسب‌های سیلیکونی پر می‌شود. این روش به دو شیوه یو چنل (U-Channel) و استپ یونیت (Step Unit) انجام می‌گیرد.

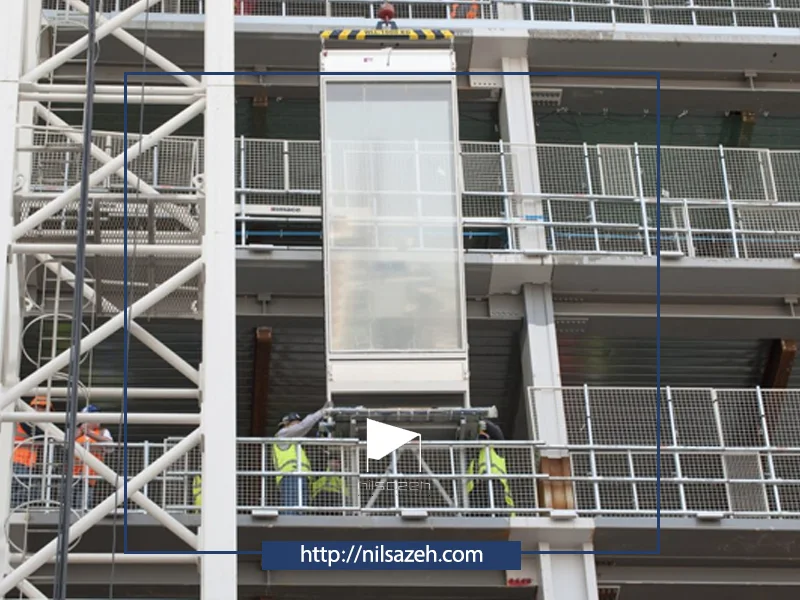

روش‌ های نصب نمای شیشه ای کرتین وال | انواع پایه‌ های اجرایی

در اجرای نمای کرتین وال، انتخاب نوع سیستم نصب یکی از مهم‌ترین مراحل است که تأثیر مستقیم بر عملکرد، پایداری و زیبایی نهایی پروژه دارد. در ادامه سه روش رایج برای نصب کرتین وال را بررسی می‌کنیم:

• نصب کرتین وال با کنسول

در این روش، کنسول‌های فلزی به‌ عنوان تکیه‌گاه اصلی نمای کرتین وال به‌کار می‌روند. این کنسول‌ها معمولاً از جنس فولاد گالوانیزه یا آلومینیوم مقاوم در برابر خوردگی ساخته شده‌اند و توسط رول‌ بولت یا پیچ‌های مکانیکی به سازه اصلی متصل می‌شوند. سپس لامل‌های عمودی (مولیون) به این کنسول‌ها پیچ می‌شوند و ساختار شبکه‌ای کرتین وال روی آن شکل می‌گیرد.

مزایا:

• تحمل بار بالا
• امکان رگلاژ دقیق
• مناسب پروژه‌های مرتفع یا با نمای برجسته

• نصب کرتین وال با پروفیل فلزی

در این تکنیک، از پروفیل‌های قوطی فلزی یا ناودانی به‌ عنوان زیرسازی استفاده می‌شود. پروفیل‌ها ابتدا روی سطح سازه‌ای نما جوش یا پیچ می‌شوند و نقش اسکلت اولیه را دارند. سپس لامل‌های کرتین وال به این پروفیل‌ها متصل شده و شبکه نگهدارنده شیشه یا پنل تشکیل می‌گردد.

مزایا:

• یکپارچگی بیشتر با سازه
• سرعت اجرای بالا
• مناسب پروژه‌های با سطح وسیع و صاف

• نصب کرتین وال به روش دیوارکوب

در روش دیوارکوب، لامل‌ها یا پروفیل‌های نگهدارنده مستقیماً روی دیوار یا مصالح نمای اصلی (مانند بتن یا آجر) نصب می‌شوند، بدون استفاده از زیرسازی فلزی حجیم. این روش بیشتر در پروژه‌هایی با ارتفاع کم یا در بازسازی‌ها استفاده می‌شود که نیاز به سبک‌ سازی یا صرفه‌ جویی در فضا دارند.

مزایا:

• کاهش هزینه زیرسازی
• اجرای سریع‌تر در فضاهای محدود
• مناسب پروژه‌های کم‌ ارتفاع یا نماهای داخلی

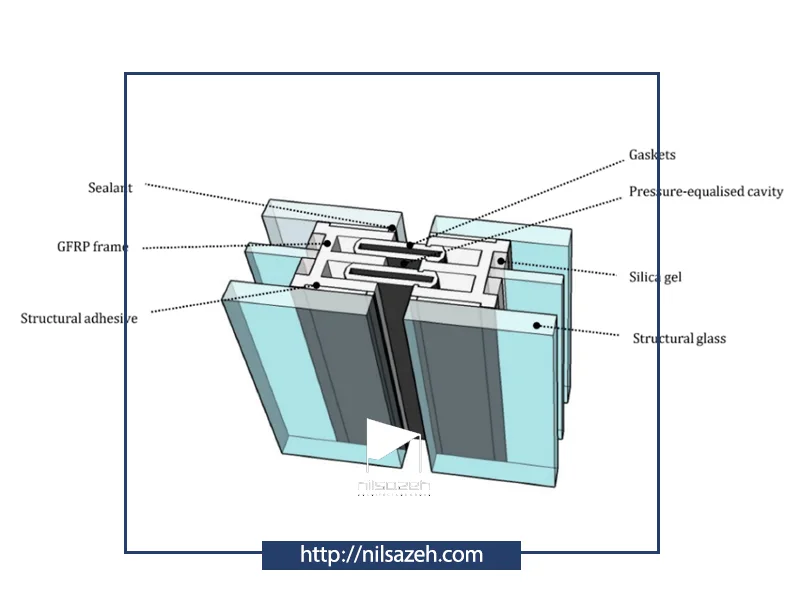

اجزای کرتن وال

نمای کرتین وال از اجزای مختلفی تشکیل شده است که هر یک نقش مهمی در عملکرد و استحکام این سیستم دارند:

• پروفیل‌ های آلومینیومی

  شامل پروفیل‌های عمودی (مولیون)، افقی (ترنسم)، گوشه‌ای و محافظ که ساختار شبکه‌ای نما را تشکیل می‌دهند.

• شیشه‌ های نمای کرتین وال

  انواع مختلفی شامل شیشه‌های سکوریت (مقاوم در برابر فشار و ضربه)، لمینیت (افزایش ایمنی)، Low-E (عایق حرارتی) و دوجداره (بهبود عایق صوتی و حرارتی).

• یراق ‌آلات و اتصالات

  شامل اتصالات نقاطی (اسپایدر فیتینگ)، اتصالات ریل، اتصالات پیچ و مهره‌ای و نگهدارنده‌های شیشه.

• درزگیرها و فوم‌ ها

  شامل درزگیر سیلیکونی و پلی‌اورتان برای آب‌بندی و جلوگیری از نفوذ رطوبت، و فوم‌های پلی‌اورتان برای عایق‌بندی صوتی و حرارتی. گسکت‌های لاستیکی نیز برای جلوگیری از نفوذ آب و هوا در درزها استفاده می‌شوند.

• سیستم ‌های اتصال ساختاری

  برای اتصال ایمن کرتین وال به سازه اصلی ساختمان.

• پروفیل‌ های نگهدارنده شیشه

  برای نگهداری ایمن شیشه‌ها در فریم‌ها.

• درپوش ‌ها

  برای پوشاندن اتصالات و زیباسازی نما.

• سیستم ‌های زهکشی

  شامل لوله‌ها و کانال‌های زهکشی برای هدایت آب باران و جلوگیری از تجمع رطوبت.

• ابزارآلات نصب و نگهداری

  ابزارهای ویژه برای نصب دقیق و تنظیم قطعات.

• سیستم ‌های عایق

  برای بهبود عملکرد حرارتی و صوتی نما.

• پوشش ‌های سطحی و رنگ ‌ها

  پوشش‌های آنادایز شده برای افزایش مقاومت در برابر خوردگی و پوشش‌های پودری برای زیبایی.

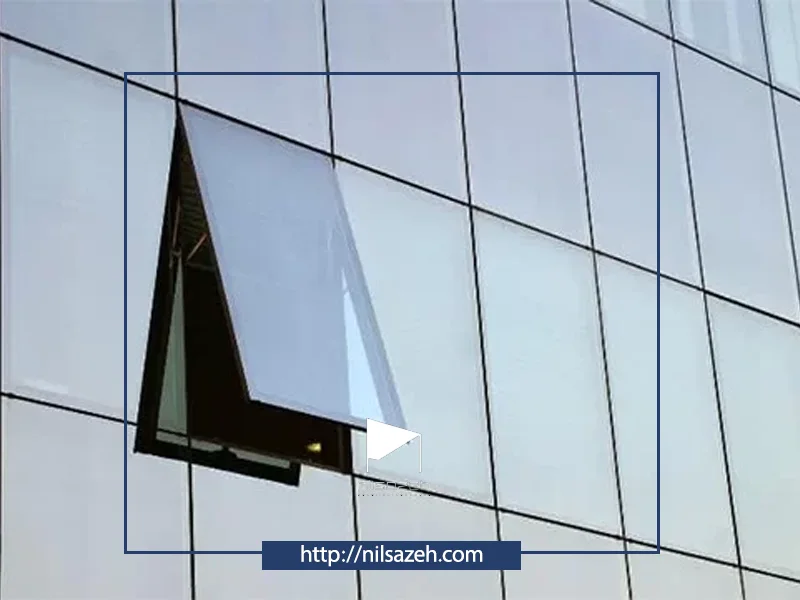

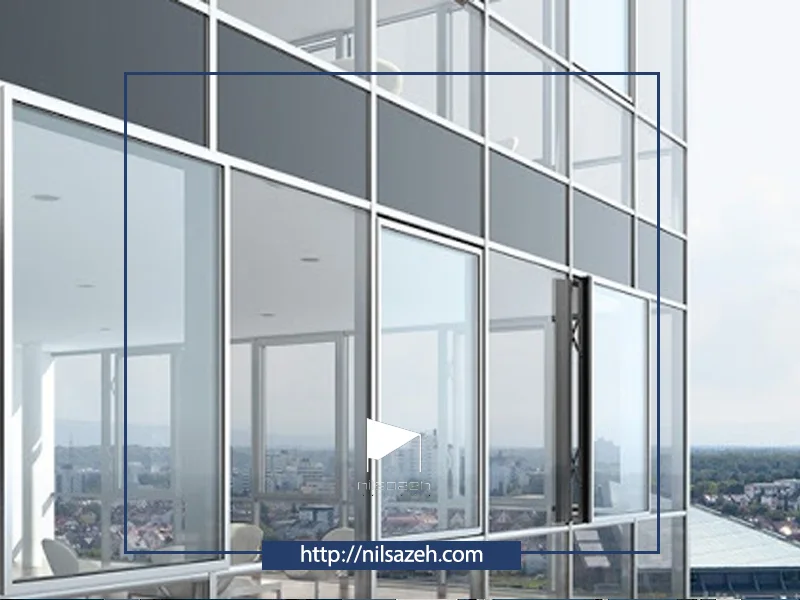

پنجره کرتین وال

پنجره کرتین وال در واقع بخشی جدایی ناپذیر از سیستم دیوار کرتین وال است که به عنوان پوشش بخش‌های شفاف ساختمان عمل می‌کند. این نوع پنجره‌ها به دلیل ساختار بدون فریم یا با فریم‌های ظریف، ظاهری یکنواخت و زیبا به ساختمان می‌دهند. نیل سازه با تخصص در طراحی و اجرای نمای شیشه‌ای کرتین وال، امکان ایجاد انواع بازشوها و پنجره‌های خاص را در این سیستم فراهم می‌آورد. این بازشوها می‌توانند به صورت مخفی طراحی شوند تا ظاهر یکپارچه نما حفظ شود.

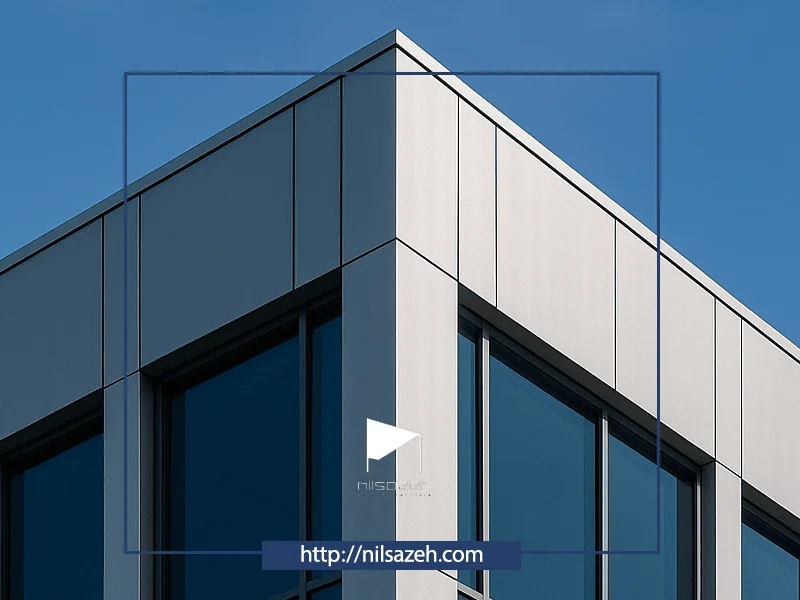

دیوار کرتین وال

دیوار کرتین وال یک سیستم نمای خارجی است که برخلاف دیوارهای سنتی، بار کف یا سقف ساختمان را تحمل نمی‌کند. این ویژگی مهم، فشار را از اسکلت اصلی ساختمان کم می‌کند و باعث می‌شود ساختمان به خوبی در برابر آسیب‌های ناشی از ضربه، زلزله و باد شدید محافظت شود. اجرای دیوار کرتین وال، زیرسازی و نصب آن در جلوی ساختمان انجام می‌شود و این عدم انتقال بار به بدنه اصلی سازه، یکی از مزایای کلیدی این سیستم به شمار می‌رود.

قیمت اجرای نمای کرتین وال

قیمت اجرای نمای کرتین وال به عوامل متعددی بستگی دارد. براورد دقیق هزینه شامل مواردی مانند متراژ پروژه، ابعاد لامل‌ها، ساختار شیشه و ارتفاع ساختمان است. خدمات مهندسی نما می‌تواند هزینه‌ی نهایی اجرای نمای کرتین وال را تا مقدار قابل توجهی برای کارفرما کاهش دهد.

• سیستم استیک: این سیستم نسبت به یونیتایز ارزان‌تر و رایج‌تر است.
• سیستم یونیتایز: اگرچه سرعت بالا و استحکام زیادی دارد، اما انتخاب آن مقرون به صرفه نیست و هزینه‌های گزافی در پی خواهد داشت.

برای استعلام دقیق قیمت کرتین وال و دریافت پیش فاکتور، نیاز به اطلاعات کامل پروژه و مشاوره با متخصصین نیل سازه است.

مراحل اجرای نمای کرتین وال در تهران با نیل سازه

اجرای نمای کرتین وال در تهران و سایر کلان‌ شهرها نیازمند توجه به چالش‌های خاصی است. شرکت معماری نیل سازه، با سابقه و تجربه در پروژه‌های مختلف، این چالش‌ها را به خوبی مدیریت می‌کند. یکی از نکات مهم، برداشت دقیق از ساختمان توسط مهندس نقشه ‌بردار برای در اختیار گذاشتن کد‌های ارتفاعی و ابعاد دهانه‌های سازه به طراح است تا طرحی دقیق و متناسب با سازه ایجاد گردد.

نمای کرتین وال، به عنوان یک راهکار مدرن و مهندسی شده در صنعت ساختمان، مزایای بی‌شماری در زیبایی، پایداری و بهره‌وری انرژی به همراه دارد. انتخاب سیستم مناسب، انجام دقیق مراحل زیرسازی و نصب و رعایت استانداردهای فنی و آب‌بندی، از مهم‌ترین عوامل در موفقیت یک پروژه اجرای نما کرتن وال است. نیل سازه، با تکیه بر دانش فنی، تجربه و تیمی متخصص، آماده است تا به عنوان مجری نمای کرتین وال، بهترین خدمات را در زمینه طراحی، تامین متریال و اجرای این نمای محبوب به شما ارائه دهد. برای دریافت مشاوره رایگان و استعلام قیمت کرتین وال پروژه‌ی خود و کسب اطلاعات بیشتر در مورد جزئیات نمای کرتین وال، همین حالا با کارشناسان نیل سازه تماس بگیرید.
